問9普通

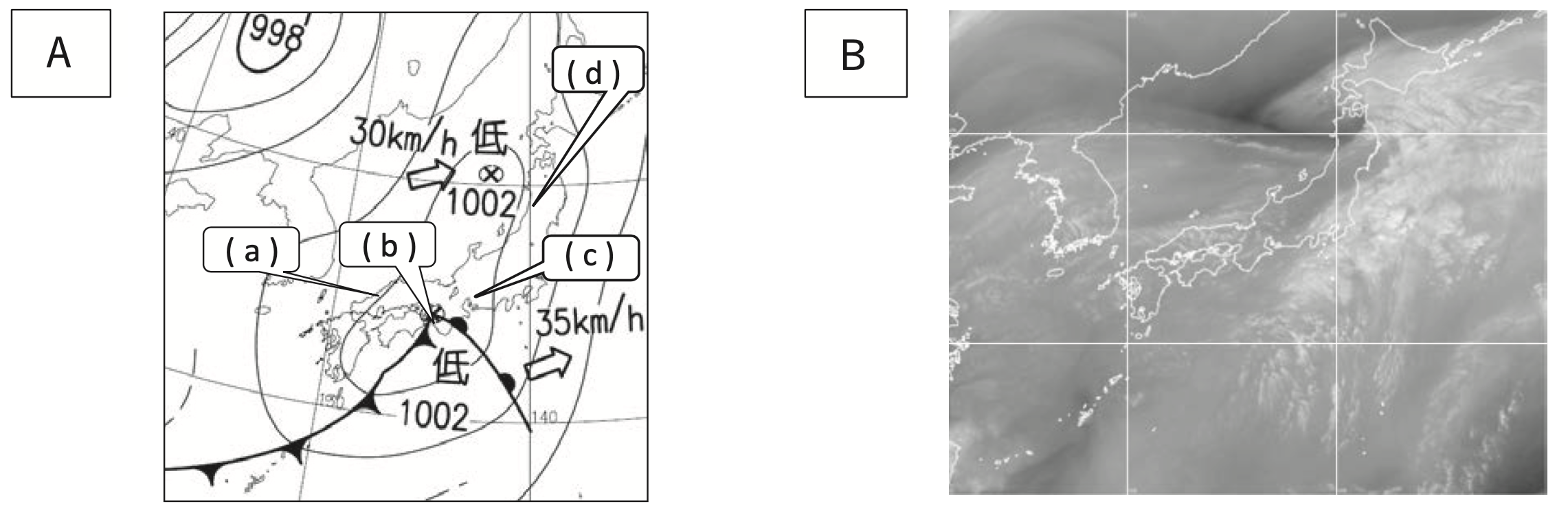

4月のある日の9時の地上天気図と気象衛星ひまわりの水蒸気画像を図Aと図Bに示す。図ア〜エは、その日の7時〜11時に図Aの (a) 〜 (d) の4地点のウィンドプロファイラによって観測された高層風の時系列図のいずれかである。地点 (a) 〜 (d) に対応する高層風の時系列図の組み合わせとして適切なものを、下記の1〜5の中から1つ選べ。


本問は、地上天気図と水蒸気画像から4地点の位置関係を読み取り、それぞれの地点で観測されたウィンドプロファイラの観測結果を照らし合わせて解く問題です。
ウィンドプロファイラ(予備知識)
ウィンドプロファイラ とは、地上から上空に向けて電波を発射し、大気中の風の乱れなどによって散乱され戻ってくる電波を受信・処理することで、上空の風向・風速を観測する装置のことです。

ウィンドプロファイラでは、上空の5方向(鉛直方向と東西南北の4方向)に電波を発射します。
戻ってきた電波の周波数の変化を解析することで、それぞれの方向に沿った風の速さを求め、そこから各高度の風向・風速を算出しています。
気象庁のウィンドプロファイラでは、上空の風を高度 300 m ごとに、10 分間隔で観測しています。
観測できる高度は気象条件によって変わりますが、最大で約 12 km まで観測できます。
ただし、ウィンドプロファイラは、大気が乾燥していると高い高度まで観測できなくなることがあります。
これは、ウィンドプロファイラが大気中の微細な乱れによって散乱される電波を利用しているためです。
特に、水蒸気を多く含む湿った空気では電波が散乱されやすく、乾燥した空気では散乱が弱くなるため、観測データが得られにくくなります。
一方、雨が降っているときは、雨粒による電波の散乱が大気による散乱よりも強くなるため、雨粒の動きを利用して風向・風速を観測できます。
そのため、雨が降っているときには、高い高度まで観測できることがあります。
このように、ウィンドプロファイラの時系列図で「どの高さまで観測データが得られているか」を見ると、上空の空気が湿っているか、乾燥しているかを推定する手がかりになります。
ただし、データが表示されていない原因は、乾燥していることだけではなく、観測データの品質管理によるものもあります。
そのため、観測高度だけで湿潤・乾燥を判断するのではなく、雨の状況などと合わせて見ることが大切です。
それでは、地点を1つずつ見ていきましょう。
本問の解説:地点 (a) について


→ 地点 (a) に対応するのは図 ウ です。
図 A を見ると、地点 (a) は、南の低気圧から南西にのびる寒冷前線の後面(西側)にあることが分かります。
寒冷前線の後面では、寒気が南下してくるため、地上付近では北寄りの風が吹きます。
また、この寒冷前線は東へ進んでいくため、7時から 11 時の間、地点 (a) は寒冷前線の後面にあり続けると考えられます。
つまり、地点 (a) では、この時間帯を通して下層で北寄りの風が観測されるはずです。
では、図ア〜エを見比べてみましょう。
下層で7時から 11 時まで北寄りの風が続いているのは、図ウです。
図ウでは、高度約 1 km 以下の下層で、7時から 11 時まで北〜北東の風が続いています。
さらに、その上空では、高度が高くなるにつれて風向が北寄りから西寄りへと反時計回りに変化しています。
このような風向の変化は、寒気移流が起こっている場でみられる特徴で、寒冷前線の後面にあることとも整合します。
したがって、地点 (a) に対応する高層風の時系列図は ウ となります。
本問の解説:地点 (b) について


→ 地点 (b) に対応するのは図 ア です。
図 A を見ると、地点 (b) は9時の時点で南の低気圧の中心付近にあることが分かります。
低気圧の中心は時速 35 km で東北東へ進んでいるので、9時ごろに低気圧の中心が地点 (b) 付近を通過すると考えられます。
北半球において、低気圧の周辺では反時計回りに風が吹きます。
そのため、低気圧の中心が通過する前は南寄りの風が吹き、通過した後は北寄りの風に変わると考えられます。
つまり、地点 (b) では、9時ごろを境に下層の風向が南寄りから北寄りへ急変するはずです。
では、図ア〜エを見比べてみましょう。
9時ごろに下層の風向が急に変わっているのは図アだけです。
図アでは、7時から9時ごろまでほぼ全層で南西の風が吹いていますが、9時以降は高度およそ2 km 以下の層で北〜北西の風に急変しています。
このように、低気圧の中心が近くを通過することで、下層の風向が南寄りから北寄りへ大きく変化するという特徴が、地点 (b) の状況と一致します。
したがって、地点 (b) に対応する高層風の時系列図は ア となります。
本問の解説:地点 (c)・(d) について


→ 地点 (c) に対応するのは図 エ、地点 (d) に対応するのは図 イ です。
残った図イと図エは、どちらも下層で南寄りの風が吹き続けており、風向だけでは判別できません。
そこで、次は「どの高さまで観測データが得られているか」に注目します。
図 B の水蒸気画像を見ると、東北地方北部には西から暗域が近づいていることが分かります。
暗域とは、水蒸気画像で黒っぽく写る領域のことで、対流圏の上・中層に水蒸気が少ない(乾燥している)ことを表しています。
ウィンドプロファイラは、大気が乾燥していると電波が散乱されにくくなり、観測できる高度が下がります。
そのため、乾燥した空気が上空に流れ込んでくると、時間とともに観測できる高度が低くなっていくことがあります。
では、まず地点 (d) を見てみましょう。
図 B を見ると、地点 (d) のすぐ西側の日本海に、西から帯状にのびる暗域がかかっています。
図 A の北の低気圧は東北東へ進んでおり、その後面(西側)にある暗域も東へ移動してくるため、時間が経つにつれて地点 (d) の上空に乾燥した空気が流れ込んでくると考えられます。
図イを見ると、9時ごろまでは高度5〜8 km 付近まで観測データが得られていますが、9時以降は高度5 km 付近より上空のデータが次第に欠けていっていることが分かります。
このように、時間とともに観測できる高度が低くなっているという特徴が、上空に乾燥した空気が流れ込んでいる地点 (d) の状況と一致します。
さらに、図イでは上層に 50 ノット以上の強い西風がみられます。
これは、暗域の南縁付近にある上空の強風帯の特徴とも対応しています。
したがって、地点 (d) に対応するのは図イです。
次に、地点 (c) を見てみましょう。
地点 (c) は南の低気圧の東側に位置しており、この期間を通して低気圧の前面にあると考えられます。
低気圧の前面では、下層で南東の風、その上空で南西の風が吹くような風向の鉛直分布がみられます。
図エでは、まさにこのような風向が期間を通して続いています。
また、高度5〜6 km 付近より上では観測データが欠けていますが、時間とともに観測高度が大きく変化する様子はみられません。
この特徴は、低気圧の前面に位置し続ける地点 (c) の状況と一致します。
したがって、地点 (c) に対応する高層風の時系列図は エ、地点 (d) に対応する高層風の時系列図は イ となります。
以上より、本問の解答は、(a) ウ (b) ア (c) エ (d) イ とする 5 となります。
書いてある場所:P250(ウィンドプロファイラ)
書いてある場所:ー
書いてある場所:P183〜185(ウィンドプロファイラ)、P187(Cバンド気象レーダー)
書いてある場所:P259〜262(ウィンドプロファイラ観測、ブラッグ散乱)
ウィンドプロファイラ(気象庁ホームページ)
書いてある場所:「ウィンドプロファイラの概要」「前線の通過」
ウィンドプロファイラの仕組みと観測例(南大東島地方気象台)
書いてある場所:「ウィンドプロファイラのメカニズム」「前線面」(観測の仕組み・前線の通過を捉えた観測例)
水蒸気画像の特徴(気象衛星センター)
書いてある場所:「明・暗域の分布」「ジェット気流の位置」(暗域=上〜中層の乾燥域)
試験問題は「一般財団法人 気象業務支援センター」様の許可を得て掲載しています。
当記事の解説は「一般財団法人 気象業務支援センター」様とは無関係ですので、情報の誤りや不適切な表現があった場合には、お問い合わせからご連絡ください。
また、当記事に掲載された内容によって生じた損害等の一切の責任を負いかねますのでご了承ください。
