問8普通

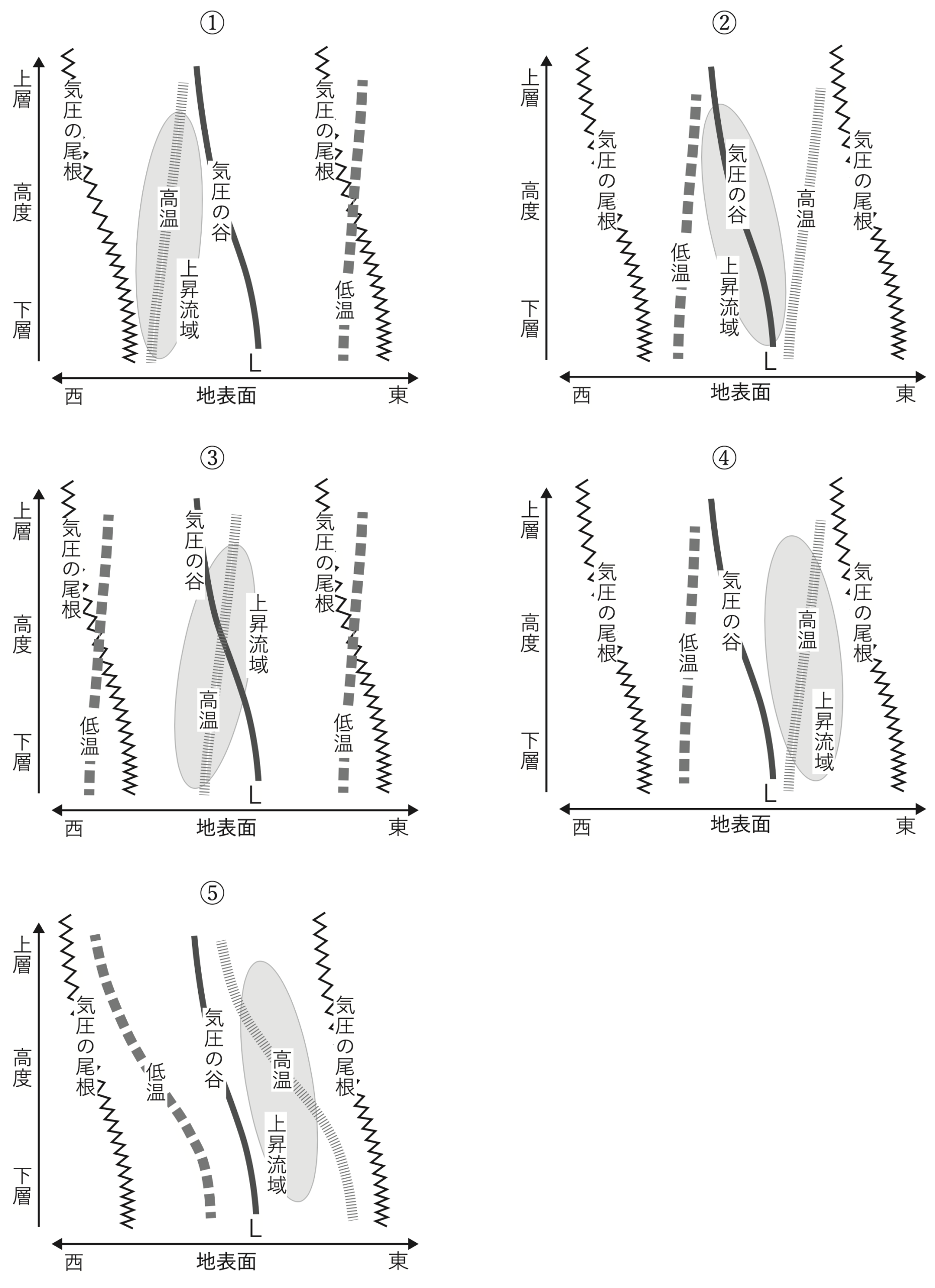

発達中の温帯低気圧周辺の立体構造を、対流圏全体の東西鉛直断面で模式的に示した図として最も適切なものを、下図の1〜5の中から1つ選べ。ただし、各高度における東西平均からの気圧偏差の極小を気圧の谷(実線)、極大を気圧の尾根(波線)、同じく気温偏差の極小を低温(長破線)、極大を高温(短破線)で示しており、灰色の領域は上昇流域を示している。Lは地上低気圧中心の位置を示している。

本問は、発達中の温帯低気圧の立体構造に関する問題です。
温帯低気圧の立体構造(予備知識)
温帯低気圧 とは、北側の冷たい空気と南側の暖かい空気がぶつかって発生し、南北の温度差をエネルギー源として発達する低気圧のことです。
下図は、発達中の温帯低気圧(偏西風波動)を東西方向の鉛直断面で見た模式図です。

上図を見ると、気圧の谷の軸(青の破線)や気圧の尾根の軸(赤の破線)は、上層ほど西に傾いていることが分かります。
上図の気圧の谷の軸のまわりを見ると、東側には 暖気 が、西側には 寒気 があります。
空気の流れ(矢印)を見ると、暖気のあるところでは上昇流、寒気のあるところでは下降流となっています。
これは、気圧の谷の東側では、南寄りの風が暖かい空気を北へ運びながら上昇し、気圧の谷の西側では、北寄りの風が冷たい空気を南へ運びながら下降しているためです。
つまり、発達中の温帯低気圧では、気圧の谷の軸の東側に「高温域と上昇流域」、西側に「低温域と下降流域」があるのです。
また、高温域(気温偏差の極大域)や低温域(気温偏差の極小域)は、気圧の谷の軸とは逆に、高さとともに東に傾いています。
地上では気圧の谷のすぐ東側が高温域ですが、上層へ行くほど高温域は気圧の谷からさらに東へ離れていく、とイメージしておくとよいでしょう。
てるらん気圧の谷の軸は西に傾いて、高温域は東に傾くんだね。ちょっとややこしいな・・・。



発達中の温帯低気圧では、「気圧の谷の軸は上層ほど西へ、高温域は気圧の谷の東側で上層ほど東へ」とセットで覚えておくと迷わなくなるよ!
本問の解説
(問題)発達中の温帯低気圧周辺の立体構造を、対流圏全体の東西鉛直断面で模式的に示した図として最も適切なものを選べ。ただし、各高度における東西平均からの気圧偏差の極小を気圧の谷(実線)、極大を気圧の尾根(波線)、同じく気温偏差の極小を低温(長破線)、極大を高温(短破線)で示しており、灰色の領域は上昇流域を示している。Lは地上低気圧中心の位置を示している。


→ 答えは ④ です。
まずは、「高温域が気圧の谷の軸の東側にあるか」に注目しましょう。
① は高温域が気圧の谷の軸の西側に、③ は高温域が気圧の谷の軸をまたぐように分布しており、どちらも誤りです。


次に、「上昇流域が気圧の谷の軸の東側にあるか」に注目しましょう。
② は、高温域は気圧の谷の軸の東側にありますが、上昇流域が気圧の谷の軸に重なっているので、誤りです。


これで、答えは ④ か ⑤ に絞られます。



④ と ⑤ は、どうやって見分ければいいのかな?
④ と ⑤ の違いは、高温域・低温域の傾き方です。


④ は、高温域や低温域が高さとともに東に傾いており、発達中の温帯低気圧の構造と一致しています。
一方、⑤ は、高温域や低温域が高さとともに西に傾いており、下層では気圧の谷と高温域が離れ、上層では気圧の谷と高温域が接近してしまっています。



気圧の谷の軸の傾きとは逆に、高温域が上層に向かって東へ傾いている方を選べばいいんだね!
以上より、発達中の温帯低気圧周辺の立体構造を、対流圏全体の東西鉛直断面で模式的に示した図は ④ となります。
書いてある場所:P182〜187(偏西風帯の波動と温帯低気圧)、P187〜195(傾圧不安定波)
書いてある場所:P365〜367(傾圧不安定波)、P368〜373(温帯低気圧)
書いてある場所:P312〜314(傾圧不安定波)、P320〜324(温帯低気圧のライフサイクル、発達の3条件)
書いてある場所:P126(傾圧不安定波)、P131〜135(温帯低気圧、傾圧不安定波)
書いてある場所:P126(傾圧不安定波)、P131〜135(温帯低気圧、傾圧不安定波)
